Обновление для выпуска: фарфоровая трансформаторная втулка DIN-12/250 — 12 кВ/250 А, полностью проверенная QC для распределительных трансформаторов

Мы выпускаем наш фарфоровый трансформаторный ввод DIN-12/250, решение с номинальным напряжением 12 кВ/250 А, разработанное для масляных распределительных трансформаторов. Этот ввод, созданный для удовлетворения растущего спроса на надежные и экономичные изоляционные компоненты высокого напряжения, оптимизирован для использования в парках трансформаторов коммунальных, промышленных и распределенных возобновляемых источников энергии.

DIN-12/250 входит в нашу полную линейку трансформаторных вводов на напряжение 1–66 кВ и выполняет функции как высоковольтной выводной клеммы, так и монтажной части конструкции. Он обеспечивает полную электрическую изоляцию между токопроводящим проводом и баком трансформатора, одновременно защищая подводящий провод от механических воздействий и перегрева при коротком замыкании.

В блоке используется наша запатентованная конструкция уплотнения «прокладка-экран» — конструкция, которая уже широко принята и признана производителями трансформаторов за ее длительную маслонепроницаемость и устойчивость к старению.

Основные технические характеристики

Рассчитанный на системное напряжение 12 кВ и постоянный ток 250 А, ввод обеспечивает путь утечки ≥295 мм, что делает его пригодным для умеренно загрязненных сред. Он надежно работает в диапазоне температур окружающей среды от -55°C до +40°C, на высоте до 1000 м; усиленная версия, защищенная от загрязнения, доступна для объектов на высоте до 2500 м над уровнем моря.

Ключевые значения производительности:

• Выдерживаемое напряжение промышленной частоты 30 кВ (1 минута, в сухом состоянии)
• Выдерживаемое напряжение грозового импульса 75 кВ (полная волна)
• Уровень частичного разряда <10 пКл при номинальном напряжении 12 кВ
• Грузоподъемность консоли 1000 Н

Качество и Квалификация

Каждая втулка DIN-12/250 перед отправкой проходит полную внутреннюю проверку качества в соответствии с нашей внутренней спецификацией продукта AH.DDA.001. Программа квалификационных испытаний включает в себя:

1. Испытание на выдерживаемое напряжение промышленной частоты: 30 кВ прикладывается в течение 1 минуты, без пробоя или пробоя
2. Измерение частичного разряда: PD <10 пКл при 12 кВ
3. Испытание на герметичность: внутреннее давление 0,3 МПа выдерживается в течение 20 минут с нулевой утечкой.
4. Полная размерная и визуальная проверка по техническим чертежам.

Монтаж и совместимость

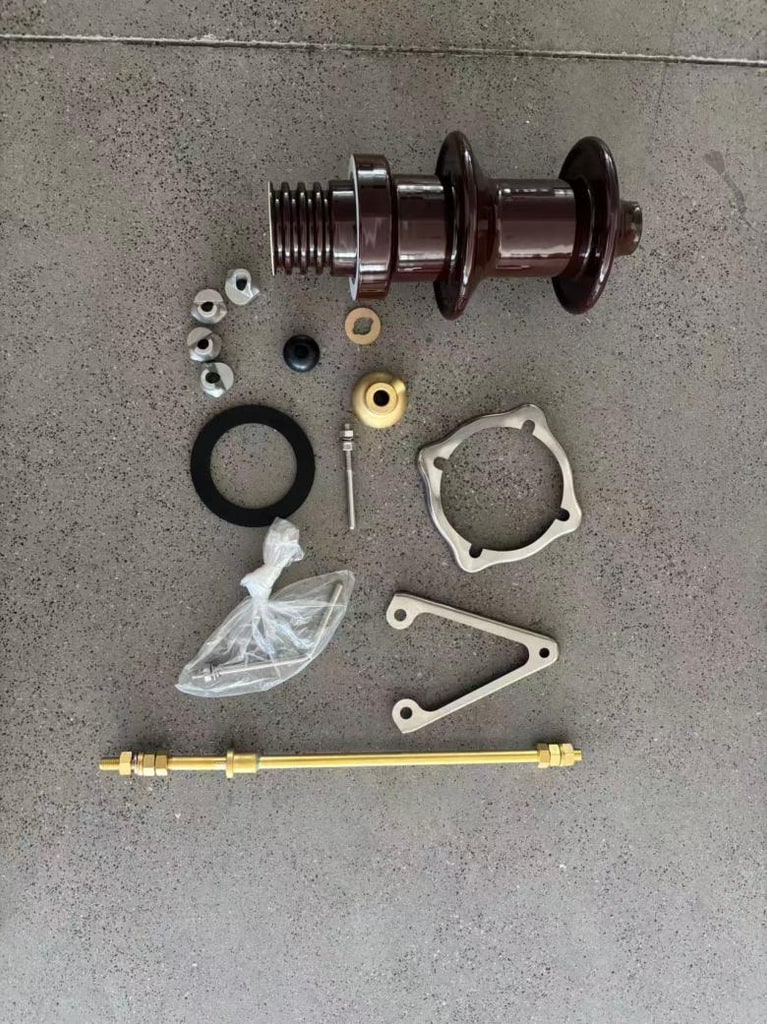

Втулка поддерживает вертикальное, наклонное и горизонтальное монтажное положение и подходит для стандартных отверстий бака трансформатора диаметром 78 мм. Он поставляется в комплекте со всем монтажным оборудованием, включая нажимную пластину, уплотнительное кольцо из нитрилового каучука, разрядный электрод и латунный токопроводящий стержень, что обеспечивает простую установку без установки. Конструкция верхнего вентиляционного отверстия обеспечивает надлежащий стравливание воздуха во время заливки трансформаторного масла.

«Для распределительных трансформаторов надежность вводов напрямую влияет на время безотказной работы и затраты на техническое обслуживание», — сказал наш технический менеджер по продажам. “Эта втулка стандарта DIN сочетает в себе проверенную на практике фарфоровую изоляцию с нашей оптимизированной структурой уплотнения, предоставляя клиентам надежное и простое в установке решение для суровых условий эксплуатации. Мы уже отгрузили первые производственные партии клиентам на Ближнем Востоке и в Юго-Восточной Азии, получив сильные отзывы о характеристиках уплотнения и скорости установки”.

DIN-12/250 доступен для немедленного заказа с индивидуальными номинальными токами и вариантами пути утечки в соответствии с требованиями конкретного проекта. Для получения полных технических характеристик, запросов на образцы или запросов по проекту свяжитесь с нашим отделом продаж.

Если вы когда-либо сталкивались с утечками масла во втулках, проблемами частичного разряда или преждевременным разрушением изоляции распределительных трансформаторов, вы знаете, насколько дорогостоящими могут быть незапланированные отключения.

Вот почему мы создали фарфоровый трансформаторный ввод DIN-12/250: решение 12 кВ/250 А, разработанное для реальных полевых условий, а не только для лабораторных условий.

✅ Номинальное напряжение 12 кВ / 250 А, фарфоровая изоляция, масляное исполнение.

✅ Расстояние утечки ≥295 мм для загрязненных сред

✅ Выдерживает напряжение сети 30 кВ в течение 1 полной минуты.

✅ Частичный разряд <10 пКл при номинальном напряжении 12 кВ

✅ Испытание на герметичность внутренним давлением 0,3 МПа – 20 минут, утечка отсутствует.

✅ Вертикальный/наклонный/горизонтальный монтаж, подходит для стандартных отверстий резервуара диаметром 78 мм.

✅ В комплект входит полный монтажный комплект, замена стандартных втулок DIN.

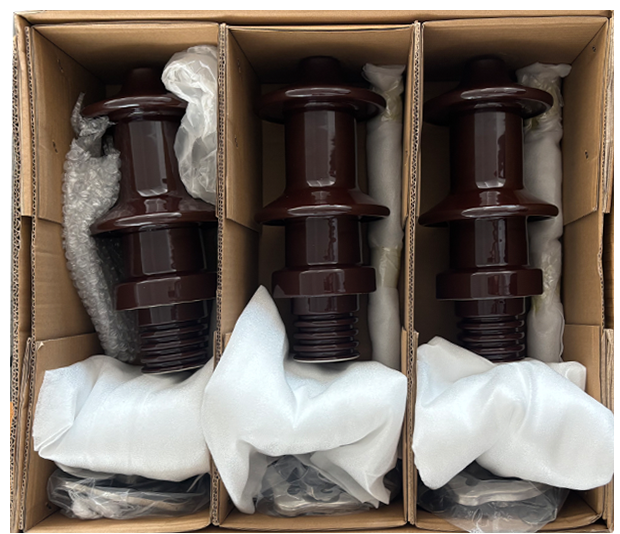

Перед отправкой каждое устройство проходит 100% тестирование контроля качества в соответствии с нашим сертификационным стандартом AH.DDA.001. Мы не отправляем продукцию образцового качества в производственные заказы.

Мы уже поставляем их OEM-производителям трансформаторов и подрядчикам коммунальных предприятий на Ближнем Востоке, в Европе и Юго-Восточной Азии.

👉 Пролистните, чтобы увидеть полный сборочный чертеж, сертификат испытаний и фотографии продукта, сделанные на месте. 💬 КомментарийТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯниже, или напишите нам в Директ, и мы вышлем полную техническую спецификацию и стоимость проекта.
